Ремонт импортных холодильников



Ремонт импортных холодильников Холодильник Ariston ENF 335.5 X EL



Холодильник Ariston ENF 335.5 X EL — трехкамерный, с системой No Frost  для морозильного отделения и функцией автоматического размораживания. Система управления — электронная.

Внешний вид холодильника показан на рис. 1.

Внешний вид холодильника Ariston ENF 335.5 X EL

Рис. 1. Внешний вид холодильника Ariston ENF 335.5 X EL:

1 — панель управления; 2 — съемные дверные полки; 3 — емкость с крышкой; 4 — ячейка для яиц; 5 — съемные дверные полки; 6 — регулирующая заслонка; 7 — полка для бутылок; 8 — передвижной разделитель; 9 — выдвижное отделение; 10 — емкость для хранения мяса или сыра; 11 — полки; 12 — лампа подсветки (15 Вт): 13 — морозильное отделение; 14 — отделение для быстрого замораживания; 15 — лоток для приготовления льда



На рис. 2 показана панель управления холодильником, которая имеет следующие элементы:

  • А — ручка управления температурой. Температура понижается при повороте ручки по часовой стрелке (-) и повышается при повороте ручки против часовой стрелки (+);
  • В — красная лампочка («тревога») и зеленая лампочка («норма»). Включение красной лампочки сопровождается звуковым сигналом, который можно отключить кнопкой «С»;
  • С — кнопка отключения предупредительного звукового сигнала;
  • D — кнопка включения режима быстрого замораживания. Режим быстрого замораживания отключается автоматически. Досрочное отключение режима производится нажатием кнопки D;
  • Е — желтая лампочка — индикатор режима быстрого замораживания. Включен в течение работы режима;
  • F — красная сигнальная лампочка открытой двери. Включается при открытой дверце холодильного отделения, через 30 с включается также предупредительный звуковой сигнал, который можно отключить кнопкой С.

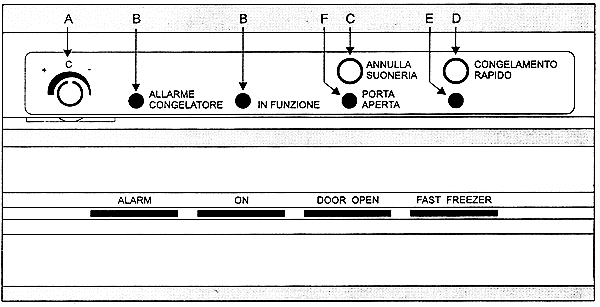

Панель управления холодильником Ariston ENF 335.5 X EL

Рис. 2. Панель управления холодильником Ariston ENF 335.5 X EL:

А — ручка управления температурой; В — красная лампочка («тревога») и зеленая лампочка («норма»); С — кнопка отключения предупредительного звукового сигнала; D — кнопка включения режима быстрого замораживания; Е — желтая лампочка — индикатор режима быстрого замораживания; F — красная сигнальная лампочка открытой двери.

Температура в нижнем отделении регулируется перемещением регулирующей заслонки относительно метки влево (в позицию В) для понижения температуры и вправо (в позицию А) — для ее повышения (рис. 3).

Регулирующая заслонка.

Рис. 3. Регулирующая заслонка.



Морозильное отделение не требует специального оттаивания. Холодильное отделение размораживается автоматически, образующаяся вода поступает в дренажную систему (рис. 4) и испаряется теплом компрессора.



Дренажная система

Рис. 4. Дренажная система.

Для быстрого замораживания свежих продуктов их помещают в верхнее отделение морозильной камеры на аккумулятор холода так, чтобы поверхность контакта была наибольшей. Кнопкой D включают режим быстрого замораживания; одновременно включается индикатор Е.



На рис. 5 приведены следующие компоненты (табл. 1):

Компоненты холодильника Ariston ENF 335.5 X EL

Рис. 5 Компоненты холодильника Ariston ENF 335.5 X EL



Таблица 1. Перечень компонентов холодильника Ariston ENF 335.5 X EL

Поз. Наименование Поз. Наименование
1 Плоский кабель 28 Лоток сбора конденсата
2 Панель управления 29 Шнур питания
3 Кнопки 30 Поперечина компрессора
4 Кнопка температуры 31 Компрессор
5 Рассеиватель лампы 32 Амортизатор компрессора
6 Втулка вентилятора 33 Крепежная пластина
7 Мотор вентилятора 34 Лоток сбора конденсата
8 Крышка мотора 35 Амортизационная втулка
9 Крыльчатка вентилятора 36 Трубка заправки 6х90 мм
10 Испаритель морозильника 37 Клапан (d = 14 мм)
11 Тепловой предохранитель 38 Соединительная трубка
12 Самоклеящийся фиксатор 39 Фильтр-осушитель
13 Нагревательный элемент 72 Вт 40 Крышка
14 Нагревательный элемент 20 Вт 41 Кожух датчика температуры
15 Выключатель вентилятора 42 Датчики температуры
16 Крышка выключателя 43 Уплотнитель
17 Кожух лампы 44 Диск
18 Лампа 45 Датчик температуры + эвтектическая панель
19 Патрон лампы 46 Самоклеящийся уплотнитель 7х610х4
20 Пластиковая вставка 47 Самоклеящийся уплотнитель 30х150х4
21 Фиксатор проводов 48 Изолирующая коробка
22 Выключатель лампы 49 Нижняя крышка
23 Кожух термостата 50 Втулка
24 Заглушка 51 Защитный кожух
25 Заглушка 52 Электронная плата
26 Рукоятка термостата 53 Верхняя крышка
27 Антиконденсационный нагревательный элемент 5 Вт 54 Конденсатор



На рис. 6 приведена электрическая схема холодильника.

Электрическая схема холодильника Ariston ENF 335.5 X EL

Рис. 6. Электрическая схема холодильника Ariston ENF 335.5 X EL:

1 — защитный термостат; 2 — нагревательный элемент испарителя; 3 — нагревательный элемент поддона; 4 — выключатель вентилятора; 5 — мотор вентилятора: 6 — термозащитное реле; 7 — компрессор; 8 — электромагнитное репе; 9 — нагревательный элемент; 10 — выключатель лампы; 11 — лампа; 12 — антиконденсационный нагревательный элемент; 13 — электронная плата управления: 14 — тепловой предохранитель; L — фаза; N — нейтраль



На рис. 7. показана электронная плата управления.

Участок контактов 10-14 находится под высоким напряжением.

Электронная плата управления

Рис. 7. Электронная плата управления:

1 — контакт датчика температуры испарителя (датчик №1); 2 — контакт датчика температуры воздуха холодильного отделения (датчик №2); 3 — контакт датчика температуры воздуха морозильного отделения (датчик №3); 4 — 12-контактный разъем; 5 — контакт отсутствует; 6 — контакт теплового предохранителя; 7 — контакт защиты компрессора (цвета проводов: МА — коричневый — фаза; NЕ — черный — компрессор; BLU — голубой — нейтраль); 8 — контакт вентилятора (белый провод); 9 — контакт выключателя вентилятора (желтый провод); 10  — контакт нагревательного элемента поддона (20 Вт) — белый провод; 11 — контакт нагревательного элемента испарителя (72 Вт) — коричневый провод; 12 — контакт термозащитного репе (голубой провод); 13 — контакт нагревательного элемента холодильного отделения (15 Вт) — красный провод; 14 — контакт лампы холодильного отделения



Ремонт импортных холодильников



Ремонт импортных холодильников Холодильник Ariston OK RF 3300 VNF L



Рассмотрим конструкцию встраиваемого холодильника модели Ariston OK RF 3300 VNF L.

Данный двухкомпрессорный холодильник класса combi модели — одно из наиболее массовых изделий этого класса на рынке стран СНГ. Холодильник выпускался в модификациях:

  • OK RF 3300 L — без системы No Frost;
  • OK RF 3300 NF L — с системой No Frost;
  • OK RF 3300 V NF L — с системами No Frost и A.I.R. (принудительная циркуляция воздуха в холодильном отделении).

Общий объем холодильника 300 л, холодильного отделения — 227 л, морозильного — 73 л. (В модификации OK RF 3300 L объем морозильного отделения несколько больше — 84 л, за счет отсутствия системы No Frost.) Замораживающая способность — 6 кг за 24 ч, температура — до -27°С.

Габариты холодильника и его монтажная схема приведены на рис. 1.

Габариты и монтажная схема холодильника Ariston OK RF 3300VNFL

Рис. 1. Габариты и монтажная схема холодильника Ariston OK RF 3300VNFL.

Внешний вид панели управления холодильника показан на рис. 2.

Внешний вид панели управления холодильника

Рис. 2. Внешний вид панели управления холодильника:

1 — переключатель режимов замораживания (положение * — режим быстрого замораживания, когда термостат морозильного отделения отключен и компрессор работает непрерывно); 2 — желтая лампа «замораживание» (морозильное отделение работает в режиме быстрого замораживания); 3 — зеленая пампа «сеть»; 4 — красная лампа «тревога» (морозильное отделение не вышло на рабочий режим); 5 — регулятор термостата морозильного отделения (положение ● — компрессор морозильного отделения выключен, «1» — минимальное замораживание, «4» — максимальное)



Внешний вид холодильника дан на рис. 3.

Внешний вид холодильника Ariston OK RF 3300VNFL

Рис. 3. Внешний вид холодильника Ariston OK RF 3300VNFL:

1 — полки для хранения замороженных продуктов; 2 — отделение для замораживания продуктов; 3 — ящики для овощей и фруктов; 4 — контейнер для мяса или сыра; 5 — дренаж; 6 — полки холодильного отделения; 7 — система принудительной циркуляции воздуха A.I.R.; 8 — регулятор термостата холодильного отделения (положение • — компрессор холодильного отделения выключен, «1»— минимальное охлаждение, «5» — максимальное); 9 — съемные полки с крышками; 10 — регулируемые по высоте полки; 11 — разделитель для бутылок; 12 — полка для бутылок; 13 — полка для больших бутылок



После включения изделия в сеть загорается зеленая лампа («сеть»). Устанавливают регулятор 8 в положение «3» и через несколько часов, после выхода на рабочий температурный режим, помещают продукты в холодильное отделение.

Переключатель 1 режимов морозильного отделения на панели управления устанавливают в положение * (загораются желтая лампа 2 «замораживание» и красная 4 «тревога»), а регулятор 5 устанавливают в положение «2 — З». После отключения красной лампы 4 переключатель 1 переводят в положение нормального режима замораживания. Изделие вышло на рабочие температурные режимы в обоих отделениях.

Холодильник не требует специального оттаивания, требуется только следить, чтобы дренажное отверстие на задней стенке холодильного отделения не было засорено.

На рис. 4 приведены следующие элементы конструкции холодильника (табл. 1):

Компоненты холодильника Ariston OK RF 3300VNFL

Рис. 4. Компоненты холодильника Ariston OK RF 3300VNFL

Таблица 1. Перечень компонентов холодильника  Ariston OK RF 3300VNFL

Поз. Наименование Поз. Наименование
1 Светорассеиватель лампы 15 Панель
2 Кожух термостата 16 Уплотнения вала вентилятора
3 Лампа (15 Вт) 17 Мотор вентилятора
4 Патрон лампы 18 Крыльчатка
5 Держатель провода 19 Корпус
6 Вставка 20 Таймер
7 Термостат 21 Термостат
8 Гайка 22 Нагревательный элемент 36 Вт
9 Кнопка выключателя лампы 23 Нагревательный элемент 107 Вт
10 Выключатель лампы 24 Шнур питания
11 Рукоятка термостата 25 Консоль вентилятора
12 Заглушка 26 Кожух вентилятора
13 Термостат 27 Мотор
14 Держатель термостата



На рис. 5 приведена электрическая схема холодильника.

Электрическая схема холодильника

Рис. 5. Электрическая схема холодильника:

1 — пампа подсветки; 2 — выключатель пампы; 3 — термостат с выключателем; 4 — вентилятор холодильного отделения (система A.I.R.); 5 — электромагнитное реле; 6 — компрессор холодильного отделения; 7 — термореле; 8 — панель управления; 9 — переключатель режимов морозильного отделения; 10 — лампа «замораживание»; 11 —лампа «сеть»; 12 — лампа «тревога»; 13 — термостат морозильного отделения; 14 — термостат «тревога»: 15 — тепловой предохранитель; 16 — мотор вентилятора; 17 — электромагнитное реле; 18 — компрессор морозильного отделения; 19 — термореле; 20 — таймер; 21 — нагреватель испарителя (система No Frost); 22 — нагреватель поддона (система No Frost); 23 — термостат защиты; R1 — сопротивление таймера: L — фаза; N — нейтраль

На рис. 6 приведена циклограмма таймера. Промежутки времени: А — 8 часов (работа компрессора), В — в зависимости от количества льда (10-20 минут), С — 7 минут.

Циклограмма таймера

Рис. 6. Циклограмма таймера



Ремонт холодильников-трансформеров



Ремонт импортных холодильников Холодильники-трансформеры



Начиная со второй половины 80-х гг. различными фирмами выпускались холодильники необычной конструкции, которые для того времени являлись пиком развития инженерной мысли и производственной технологии. Данное направление не получило дальнейшего широкого развития (в настоящее время эти модели сняты с производства), но продемонстрировало возможности, которые дает применение передовых достижений электроники в конструировании бытовых холодильников.

Холодильники с трансформируемым отсеком, о которых идет речь, выпускались, например, под торговыми марками Ocean и SanGiorgio (промышленная группа Brandt), Iberna (промышленная группа Candy) и Ariston (концерн Merloni Elettrodomestici S.p.A.). Внешний вид этих холодильников приведен на рис. 1. Выпускались модели SanGiorgio Giotto 630 Joker EC и Giotto 632 ЗР NF EC E, отличавшиеся объемом центрального отсека (70 л и 85 л соответственно). Холодильник Ariston Supermarket Transformer выпускался в двух цветовых вариантах — черном (модель RFN 300 ЗР NF EL) и белом (модель RF 300 ЗР NF EL).



Iberna M3P 32Iberna M3P 32 Ariston SupermatketAriston Supermatket
Transformer RFN 300 3P NF EL
San Giorgio Giotto 632 3P NF EC ESan Giorgio Giotto 632 3P NF EC E Ocean 3x3 NF 30/21 3POcean 3×3 NF 30/21 3P



Рис. 1 Холодильники-трансформеры



Параметры названных моделей приведены в табл. 1.

Таблица 1 Параметры холодильников-трансформеров
Торговая марка Iberna San Giorgio Ocean Ariston
Модель M3P 32 Giotto Joker EC 3×3 CB NF
30/21 3P
Supermatket
Transformer
RFN 300 3P NF EL
RF 300 3P NF EL
Общий объем, л 320 300 300 296
Объем холодильного отделения, л 200 135 135 173
Объем многофункционального
центрального отсека, л
50 70 70 46
Объем морозильного отделения, л 70 95 95 77
Высота, см 176,5 184 184 177
Ширина, см 60 60 59,5 60
Глубина, см 60 60 60 60
Исполнение центрального отсека Отсек с дверцей Отсек с дверцей Отсек с дверцей Выдвижной контейнер
Производительность замораживания, кг/сут 8,0 7,5 7,5 5,0
Потребляемая мощность, кВтч/сутки 2,2 2,7 2,8 2,45



«Изюминкой» данных моделей является наличие многофункционального центрального отсека, температура в котором может меняться от -18°С до +3°С (Ariston) или даже +5°С (Ocean). Это дает пользователю возможность варьировать общий объем низкотемпературного или холодильного отделения. Все модели имеют электронную систему температурного контроля.

На рис. 2. приведена схема трансформации центрального отсека холодильника Ocean 3х3 СВ 30/21 ЗР.

Схема трансформации центрального отсека холодильника Ocean 3х3 СВ 30/21 3Р

Рис. 2 Схема трансформации центрального отсека холодильника
Ocean 3х3 СВ 30/21 3Р

Охлажденный воздух распределяется системой воздуховодов по объему холодильного шкафа с помощью двух вентиляторов А и В. Вентилятор А расположен в центральном многофункциональном отсеке, вентилятор В — в нижнем, морозильном, отделении. В режиме «холодильник» температура в центральном отсеке +5 °С, благодаря чему общий объем холодильного отделения достигает 205 л. В режиме «морозильник» температура в центральном отсеке -18°С и общий объем морозильного отделения достигает 165 л. В промежуточном режиме в центральном отсеке поддерживается температура 0°С. Во всех трех режимах функционирует система No frost. Три внутренних датчика контролируют в трех отсеках температуру, которая поддерживается постоянной в любое время года с помощью внешнего датчика, фиксирующего температуру окружающей среды. Благодаря электронному, контролю регулируется частота и продолжительность автоматической разморозки.

Рассмотрим управление холодильником-трансформером на примере модели Ariston Supermatket Transformer RFN 300 3P NF EL. На рис. 3 показан вид электронной панели управления, имеющей 8 кнопок. Цифровой дисплей позволяет легко считывать температуру в каждом из отделений холодильника. При помощи кнопочного переключателя выбирается и устанавливается нужный температурный режим. Нажатие кнопок сопровождается звуковым сигналом.

Электронная панель управления холодильника Ariston Supermatket Transformer RFN 300 3P NF EL

Рис. 3 Электронная панель управления холодильника Ariston Supermatket Transformer RFN 300 3P NF EL:

а — общий вид: б-г — значения индикации над кнопкой 2; д — кнопка 3



Кнопка 1 (рис 3, а крайняя левая кнопка) устанавливает температуру в верхнем, холодильном отсеке с шагом 2°С. Допустимые значения температуры: +6°С, +4°С и +2°С.

Кнопкой 2 устанавливаются значения температуры центрального отсека с шагом 3 °С в режиме «холодильник». Допустимые значения температур +3 °С, 0 °С и -3 °С (рис. 3, б—г).

Кнопка 3 (рис. 3, д) переводит центральный отсек в морозильный режим с температурой -18 °С.

Кнопка 4 позволяет отключить звуковую сигнализацию. Над ней расположен световой сигнал «тревога», который срабатывает при отклонении температуры в морозильном отделении от нормы.

Кнопкой 5 включается режим быстрой заморозки продуктов. При этом загорается световая индикация SUPER. Режим заканчивается автоматически, после чего загорается индикация NORMAL. Над этой кнопкой расположен световой индикатор открытия дверцы морозильного отделения. Через 30 с после включения светового индикатора включается также звуковой зуммер. При закрытии дверцы выключаются и световая, и звуковая сигнализации.

Кнопками 6 и 7 регулируется продолжительность режима быстрой заморозки. Шаг установки — 5 мин.

Кнопкой 8 устанавливается яркость световой индикации на панели управления. В том числе может быть установлена и нулевая яркость (отключение индикаторов), которая полезна, например, на период длительного отсутствия владельца. Значение яркости не влияет на функциональные режимы работы холодильника.

На рис. 4 приведена схема холодильного контура. Компрессор 1 по трубке 2 нагнетает хладагент в контур, элементами которого являются конденсатор 3, трехходовой электроклапан 4, капиллярная трубка холодильного отделения 5, испаритель холодильного отделения 6, капиллярная трубка морозильного отделения 7 и испаритель морозильного отделения 8. Холодильное отделение 9 и трансформируемый отсек 10 располагаются над морозильным отделением 11. Воздух, приводимый в движение вентилятором 12, проходит через вентиляционные прорези 13 в морозильном отделении. В трансформируемом отделении имеется регулируемая заслонка 14, пластина которой приводится в движение двумя линейными сервомоторами 15.

Схема холодильного контура холодильника Ariston Supermatket Transformer RFN 300 3P NF EL

Рис. 4. Схема холодильного контура холодильника Ariston Supermatket Transformer RFN 300 3P NF EL:

1 — компрессор; 2 — трубка; 3 — конденсатор 3; 4 — трехходовой электрокпапан; 5 — капиллярная трубка холодильного отделения; 6 — испаритель холодильного отделения; 7 — капиллярная трубка морозильного отделения; 8 — испаритель морозильного отделения; 9 — холодильное отделение; 10 — трансформируемый отсек; 11 — морозильное отделение; 12 — вентилятор; 13 — вентиляционные прорези; 14 — регулируемая заслонка; 15 — линейные сервомоторы.



На рис. 5 показан вид регулируемой заслонки. Два линейных сервомотора 1 перемещают влево либо вправо пластину 2 с прорезями, тем самым увеличивая или уменьшая доступ холодного воздуха в трансформируемое отделение. Действие сервомотора основано на расширении рабочего вещества (парафин специального состава) при нагреве. Подача сетевого напряжения 220 В на левый или правый сервомотор приводит к нагреву омического элемента, тепло от которого передается рабочему веществу, заполняющему цилиндр сервомотора. Ход поршня сервомотора составляет несколько миллиметров при усилии более 10 кг.

Регулируемая заслонка

Рис. 5. Регулируемая заслонка:

1 — линейные сервомоторы; 2 — пластина с прорезями



На рис. 6 — 8 приведены элементы конструкции холодильника.

На рис. 9 приведена электрическая схема холодильника.

Компоненты холодильника Ariston Transformer RFN 300 3P NF EL (система охлаждения)

Рис. 6. Компоненты холодильника Ariston Transformer RFN 300 3P NF EL (система охлаждения)

Таблица 2.. Перечень компонентов холодильника Ariston Transformer RFN 300 3P NF EL (система охлаждения)
Поз. Наименование Поз. Наименование
1 Алюминиевый лист 350х200 15 Сток воды из холодильного отделения
2 Воздуховод 16 Сток воды из морозильного отделения
3 Верхний кожух 17 Насадка-диафрагма
4 Теплоизоляционная разделительная панель 18 Втулка
5 Зажим 19 Поперечина компрессора
6 Передняя вставка 20 Амортизатор
7 Испаритель в сборе 21 Компрессор
8 Изолирующий лоток для проводов 22 Электроклапан
9 Поддон 23 Фильтр-осушитель
10 Разделительная панель 24 Заправочная трубка
11 Нижний кожух 25 Лоток сбора конденсата
12 Вставка 26 Конденсатор
13 Самоклеящаяся накладка 27 Крепежная пластина
14 Самоклеящаяся накладка 28 Крепежная скоба



Компоненты холодильника Ariston Transformer RFN 300 3P NF EL (элекгросистема)

Рис. 7. Компоненты холодильника Ariston Transformer RFN 300 3P NF EL (элекгросистема)

Таблица 3. Перечень компонентов холодильника Ariston Transformer RFN 300 3P NF EL (элекгросистема)
Поз. Наименование Поз. Наименование
1 Светорассеиватель лампы 16 Крепежная пластина
2 Короб лампы 17 Клеммная коробка
3 Лампа 18 Шнур питания
4 Патрон 19 Фиксатор шнура
5 Зажим 20 Консоль мотора вентилятора
6 Выключатель 21 Опорная шайба
7 Защитная накладка 22 Крыльчатка вентилятора
8 Кнопка 23 Мотор вентилятора
9 Защитная накладка 24 Разделительная пластина
10 Выключатель 25 Нагревательный элемент
11 Нагревательный элемент испарителя 26 Сервомотор
12 Термостат 27 Решетка
13 Поддон испарителя в сборе 28 Верхняя пластина
14 Противоконденсатный нагревательный элемент 29 Регулятор подачи воздуха в сборе
15 Кнопка включения вентилятора



Компоненты холодильника Ariston Transformer RFN 300 3P NF EL (панель управления)

Рис. 8. Компоненты холодильника Ariston Transformer RFN 300 3P NF EL (панель управления)

Таблица 4. Перечень компонентов холодильника Ariston Transformer RFN 300 3P NF EL (панель управления)
Поз. Наименование Поз. Наименование
1 Транформатор 11 Плата электроклалана
2 Электронная плата 12 Датчик температуры морозильного отделения
3 Зажим 13 Датчик температуры трансформируемого отделения
4 Зажим 14 Фиксатор проводов
5 Панель управления 15 Датчик системы No Frost
6 Накладка 16 Датчик температуры холодильного отделения
7 Кнопка 17 Датчик испарителя холодильного отделения
8 Печатная плата 18 Шайба
9 Защита печатной платы 19 Крышка датчика
10 Электроклапан





Электрическая схема холодильника Ariston Transformer RFN 300 3P NF EL

Рис. 9. Электрическая схема холодильника Ariston Transformer RFN 300 3P NF EL:

1 — защитный термостат, 2 — нагревательный элемент испарителя (система No Frost); 3 — нагревательный элемент поддона: 4 — сетевой выключатель, 5 — выключатель внутренней электроцепи, 6 — противоконденсатный нагреватель; 7 — нагреватель оттаивания: 8 — нагреватель сервомотора открытия регулируемой заслонки; 9 — нагреватель сервомотора закрытия регулируемой заслонки; 10 — мотор вентилятора; 11 — эпектроклапан; 12 — главная электронная плата; 13 — термопредохранитель; 14 — выключатель холодильного отделения; 15 — трансформатор; 16 — вспомогательная электронная плата; 17 — выключатель морозильного отделения; 18 — выключатель лампы; 19 — дверной выключатель; 20 — термореле; 21 — компрессор; 22 — электромагнитное репе; 23 — мотор вентилятора компрессора; 24 — лампа: N — нейтраль; L — фаза
