Ремонт холодильников «Whirlpool»



Устройство «бразильских» холодильников Whirlpool

Благоприятный инвестиционный климат и дешевизна рабочей силы приводят ко все большей концентрации промышленного производства в динамично развивающихся странах «третьего мира», таких как Бразилия. Одной из транснациональных корпораций, разместивших в этой стране крупномасштабное производство бытовой техники, является Whirlpool. Продукция завода фирмы в г. Жойнвиль (Joinville) теперь знакома и российскому потребителю.

Двухдверные холодильники классической компоновки (морозильная камера сверху) моделей ARC 4010/4020/4030 имеют систему No Frost в холодильной и морозильной камерах и электронную систему управления.

Вентилятор системы No Frost находится в морозильной камере, из которой охлажденный воздух поступает в воздухораспределительное устройство (диффузор) на задней стенке холодильной камеры.

Основные технические характеристики этих холодильников приведены в табл. 1.

Таблица 1.

Характеристика	Тип холодильника
	ARC 4010	ARC 4020	ARC 4030
Хладагент	R134А
Масса заправки хладагента, г	85	95	95
Компрессор	Embraco EGY 80 HLP	Embraco EGY 80 HLP	Embraco EGY 100 HLP
Мощность компрессора, Вт	125	125	157
Энергопотребление кВт*ч/сутки	1,17	1,25	1,31
Тип термостата	Электронный
Температура срабатывания термостата холодильной камеры, °С
В положении MIN: — включение — выключение	+11,2 +4,9
В среднем положении: — включение — выключение	+7,3 0
В положении MAX: — включение — выключение	+3,7 -4,5
Температура срабатывания термостата морозильной камеры, °С
В положении MIN: — включение — выключение	-13,0 -23,0
В положении MAX: — включение — выключение	-16,0 -27,0
Габаритные размеры, см: — высота — ширина — глубина	170 62 71	185 62 71	185 70 72
Объем холодильной камеры, л	260	286	337
Объем морозильной камеры, л	59	72	80



Основные конструктивные элементы корпуса холодильника и системы циркуляции воздуха показаны на рис. 1 и перечислены в табл. 2.

Рис. 1

Таблица 2.

Позиция	Наименование	Позиция	Наименование
1	Крышка верхней петли	29	Петля навески дверцы
2	Винт	30	Шпилька
3	Петля навески дверцы	31	Воздушный фильтр
4	Прокладка петли	32	Опора фильтра
5	Задняя изоляция	33	Диффузор
6	Задняя панель	34	Термостат
7	Опора	35	Опора термостата
8	Винт	36	Держатель термостата
9	Крыльчатка вентилятора	37	Винт
10	Электродвигатель вентилятора	38	Наружная панель диффузора
11	Защита вентилятора	39	Рукоятка
12	Изоляция	40	Светорассеиватель
13	Защитная панель испарителя	41	Патрон лампы
14	Светорассеиватель лампы	42	Лампа
15	Шпилька	43	Отражатель
16	Заглушка	44	Плата управления
17	Патрон лампы	45	Правая направляющая
18	Лампа	46	Накладка
19	Отражатель	47	Левая направляющая
20	Винт	48	Прокладка
21	Петля навески дверцы	49	Петля навески двери
22	Прокладка петли	50	Цоколь
23	Основание панели управления	51	Защелка
24	Панель управления	52	Опорный ролик
25	Планка панели управления	53	Вал ролика
26	Накладка	54	Винт
27	Жгут проводов	55	Кронштейн
28	Лоток морозильного отделения	56	Регулируемая опора



Электрическая схема холодильников ARC 4030 и ARC 4020 показана на рис. 2,

Рис. 2

а холодильника ARC 4010 — на рис. 3.

Рис. 3



Условные обозначения на электрических схемах:
А — шнур питания
В — компрессор
D — пускозащитное реле
F — клеммная коробка
Н — лампа холодильного отделения
J — электронный модуль
L- — датчик температуры
М — ТЭН системы No Frost
N — электродвигатель вентилятора
О — биметаллический выключатель
Р — ТЭН воздуховода
Q — помехоподавляющий конденсатор
R — соединительный шлейф (провода)
S — лампа морозильного отделения
Т — интерфейс

Цифрами обозначены следующие цвета проводов:

1 — черный
2 — красный
3 — белый
4 — желтый
5 — зеленый
6 — коричневый
7 — оранжевый
8 — розовый
9 — серый
10— синий

Примечание. Цифры внутри электронного модуля (J) соответствуют номерам его контактов.

Рекомендации по снижению шума в холодильниках «Whirlpool»          (модели Whirlpool ARC 4010/4020/4030 и Whirlpool ARG 772/773/774)

В случае, когда работа холодильника сопровождается избыточным шумом, выполняют следующие действия:

• Извлекают лотки, лотки для льда и другие внутренние комплектующие морозильного отделения (рис. 1)

Рис. 1

• Извлекают лоток морозильного отделения (рис.2)

Рис. 2

• С помощью отвертки освобождают защитную панель испарителя (рис. 3)

Рис. 3

• Аккуратно, чтобы не повредить нижнюю защелку, снимают защитную панель испарителя (рис.4)

Рис. 4

• Одной из возможных причин шума является дисбаланс крыльчатки вентилятора (рис. 5)

Рис. 5

На крыльчатке вентилятора имеется идентификационный номер.

• В случае, если идентификационный номер равен 2 или 3, заменяют крыльчатку (сервисный код 4812 361 18282) (рис. 6)

Рис. 6

• Проверяют, не касается ли клемма или жгут проводов облицовки камеры (рис. 7)

Рис. 7

• Отворачивают винты на задней панели. Винты следует удерживать, так как их падение в воздухопровод может заблокировать систему циркуляции воздуха или распределительную заслонку (рис. 8)

Рис. 8

• Снимают лампу, а затем заднюю панель (рис. 9)

Рис. 9

• Отжимают вниз провод заземления (рис. 10)

Рис. 10

• Отгибают нижнюю клемму (рис. 11)

Рис. 11

• Снимают верхнюю клемму (рис. 12)

Рис. 12

• Заново соединяют верхнюю клемму, как показано на рис. 13

Рис. 13

• Фиксируют жгут проводов пластиковым хомутом (рис. 14)

Рис. 14

• Затягивают хомут, как показано на рис. 15

Рис. 15

• Фиксируют жгут проводов с помощью изоленты (рис. 16)

Рис. 16

• Проверяют, не касаются ли трубки с хладагентом облицовки камеры (рис. 17)

Рис. 17

• Устанавливают на место заднюю панель, убедившись, что клеммы не касаются облицовки камеры (рис. 18)

Рис. 18

• Устанавливают по центру электродвигатель вентилятора (рис. 19)

Рис. 19

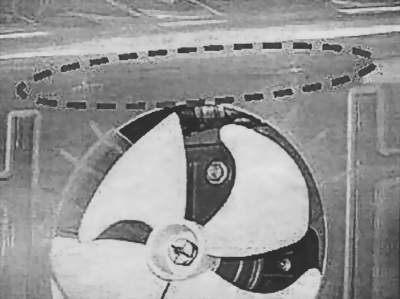

• С помощью ножа или острой стамески удаляют два ребра на задней панели (рис. 20)

Рис. 20

• Зачищают то место, где находились ребра (рис. 21

Рис. 21

• Укладывают жгут проводов в гнездо на задней панели (рис. 22)

Рис. 22

• Устанавливают на место все снятые ранее полки, лотки и т.д.



Ремонт холодильников Whirlpool side-by-side



Холодильник Whirlpool ARG 484/01



Модели Whirlpool ARG 497, ARG 493/G/WP, ARG 484/01 и другие относятся к классу холодильников Side-by-side, которые отличаются, во-первых, «вертикальным» разделением холодильного и морозильного отделений (как правило, морозильное отделение находится слева), и во-вторых, наличием устройства для подачи охлажденных напитков и кубиков льда (генератор льда). Производительность генератора —2,3 кг льда в сутки.

На рис. 1. показан внешний вид холодильника Side-by-side (модель ARG 484/01).

Рис. 1 Внешний вид холодильника Side-by-side  (модель Whirlpool ARG 484/01) :

1 — морозильное отделение; 2 — устройство подачи охлажденных напитков и льда; 3 — панель управления; 4 — холодильное отделение



Нрис. 2. приведена электрическая схема, а на рис. 3 — схема коммутации холодильника Side-by-side.

Цвета проводов на схемах приведены в табл. 1.

Таблица 1. Цвета проводов на электрической схеме холодильника Whirlpool

Обозначение на схеме	Цвет	Обозначение на схеме	Цвет
G	Зеленый	OR/BK	Оранжевый/черный пунктир
BL	Голубой	Y/R	Желтый/красный пунктир
BK	Черный	BL/BK	Голубой/черный пунктир
R	Красный	W/BL	Белый/голубой пунктир
W	Белый	BK/Y	Черный/желтый пунктир
Y	Желтый	W/R	Белый/красный пунктир
OR	Оранжевый	PK/r	Розовый/красный пунктир
BR	Коричневый	R/W	Красный/белый пунктир
GY	Серый	R/BK	Красный/черный пунктир
PK	Розовый	BL/R	Голубой/красный пунктир
PUR	Фиолетовый	T/R	Желтовато-коричневый/красный пунктир
TAN	Желтовато-коричневый	T/BK	Желтовато-коричневый/черный пунктир



Рис. 2. Электрическая схема холодильника Side-by-side;

1 — разъем шнура питания: 2 — таймер системы No Frost, 3 — перемычка (джампер); 4 — биметаллический размыкатель цепи; 5 — мотор вентилятора системы No Frost; 6 — нагревательный элемент системы No Frost: 7 — разъем для тестирования цепи; 8 — термостат; 9 — защитное терморепе; 10 — компрессор; 11 — пускозащитное реле; 12 — конденсатор; 13 — мотор вентилятора охлаждения компрессора; 14 — выключатель ламп подсветки холодильного отделения; 15 — лампы подсветки холодильного отделения; 16 — генератор льда; 17 —электроклапан; 18 — электронный модуль подсветки морозильного отделения (для некоторых моделей); 19 — лампа подсветки морозильного отделения (для некоторых моделей)



Рис. 3. Схема коммутации холодильника Side-by-side:

1 — разъем шнура питания; 2 — таймер системы No Frost; 3 — перемычка (джампер); 4 — биметаллический размыкатель цепи; 5 — мотор вентилятора системы No Frost; 6 — нагревательный элемент системы No Frost; 7 — разъем для тестирования цепи; 8 — термостат; 9 — защитное термореле; 10 — компрессор; 11 —пускозащитное реле; 12 — конденсатор; 13 — мотор вентилятора охлаждения компрессора; 14 — выключатель памп подсветки холодильного отделения; 15 — лампы подсветки холодильного отделения; 16 — генератор льда



Удачи в ремонте!

Статья подготовлена по материалам издания
«Ремонт холодильников» издательства СОЛОН-Пресс серия «ремонт» №35
